Шинный трансформатор тока ТШЛ-10. Класс точности:0,2; 0,2S; 0,5; 0,5S; Номинальный первичный ток, А: 1000; 1500; 2000; 3000; 4000;5000; 6000

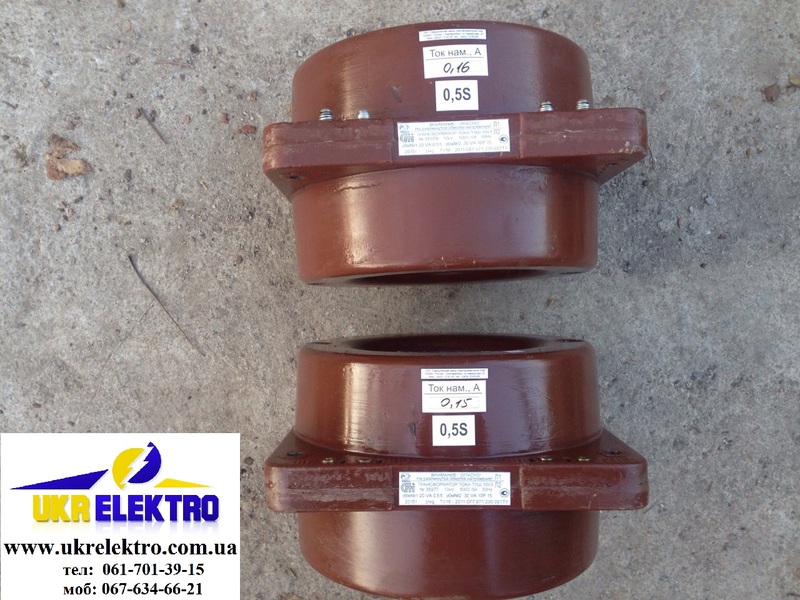

Шинный трансформатор тока ТЛШ-10
Применение трансформаторов серии ТЛШ-10:
Трансформаторы используются для передачи показателей измерительным, защитным устройствам и приборам управления. Также используется для изолирования цепей вторичных соединений от высокого напряжения в установках переменного тока частоты 50 – 60 Гц в с напряжением до 10 кВ включительно.
Трансформаторы предназначены для встраивания в токопроводы и распределительные устройства.
Обязательно соединение шины с контактом экрана трансформатора, имеющим маркировку Ш!
Трансформаторы серии ТЛШ-10 изготовлены в климатическом исполнении «У» или «Т» категории размещения 3 по ГОСТ 15150 для работы в следующих условиях:
• температура окружающей среды – от -40°С до +50°С для исполнения «У3» и от -10°С до +60°С для исполнения «Т3»
• окружающая среда невзрывоопасная, не содержащая пыли, химически активных газов и паров в концентрациях, разрушающих покрытия металлов и изоляцию;
• рабочее положение – любое.
Технические параметры трансформаторов:
Номинальное напряжение, 10 кВ;
Номинальная частота, 50 или 60 Гц;
Число вторичных обмоток, 2, 3 или 4 шт.
Класс точности измерительных обмоток: 0,2; 0,2S; 0,5; 0,5S
Класс точности защитных обмоток: 0,5Р; 10Р
Коэффициенты трансформации:
ТЛШ-10 1000/5;
ТЛШ-10 1500/5;
ТЛШ-10 2000/5;
ТЛШ-10 3000/5;
ТЛШ-10 4000/5;
ТЛШ-10 5000/5;
ТЛШ-10 6000/5;
На сегодняшний день, облэнерго на всей территории Украины для коммерческого учета требует класс точности 0,5s.
