Шинный трансформатор тока ТШЛ-10. Класс точности:0,2; 0,2S; 0,5; 0,5S; Номинальный первичный ток, А: 1000; 1500; 2000; 3000; 4000;5000

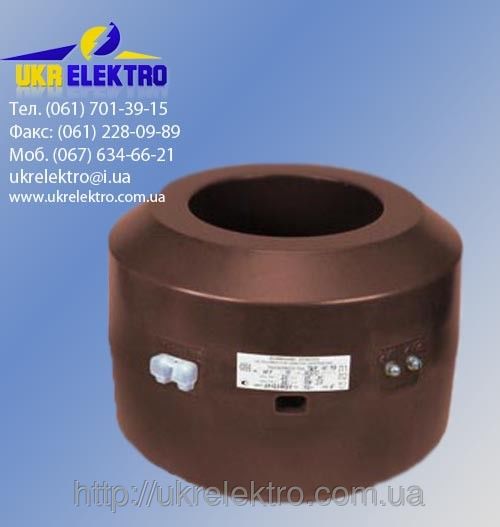

Шинный трансформатор тока ТШЛ-10
Применение трансформаторов:
Трансформаторы серии ТШЛ используются для питания цепей предназначенных для измерения, защиты и управления, для изолирования цепей вторичного тока от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц с напряжением 10 кВ.
Также используются для установки в закрытые шинопроводы (ТШЛ-10, ТШЛП-10), КРУ (ТШЛК-10, ТШЛПК-10), а также для установки в закрытые шинопроводы и комплектные КРУ с круглой шиной (ТШЛ-10-I).
Трансформаторы изготовлены с учётом работы в следующих условиях: климатическое исполнение «УТ» категории размещения 3 по ГОСТ 15150.
Технические характеристики трансформаторов серии ТШЛ-10:
Номинальное напряжение, 10 кВ
Номинальная частота переменного тока, 50-60Гц
Количество вторичных обмоток, шт. 2 (3)
Класс точности:
обмотка для измерений 0,2; 0,2S; 0,5; 0,5S;
обмотка для защиты 10Р
Коэффициенты трансформации:
ТШЛ-10 1000/5;
ТШЛ-10 1500/5;
ТШЛ-10 2000/5;
ТШЛ-10 3000/5;
ТШЛ-10 4000/5;
ТШЛ-10 5000/5;
На сегодняшний день, облэнерго на всей территории Украины для коммерческого учета требует класс точности 0,5s.
Возможные варианты обозначения (в зависимости от исполнения):
ТШЛП-10; ТШЛПК-10; ТШЛП-10-1; ТШЛПК-10-1; ТШЛ-10; ТШЛК-10; ТШЛ-10-1; ТШЛК-10-1
Работаем со всеми регионами Украины. Доставка.
|
