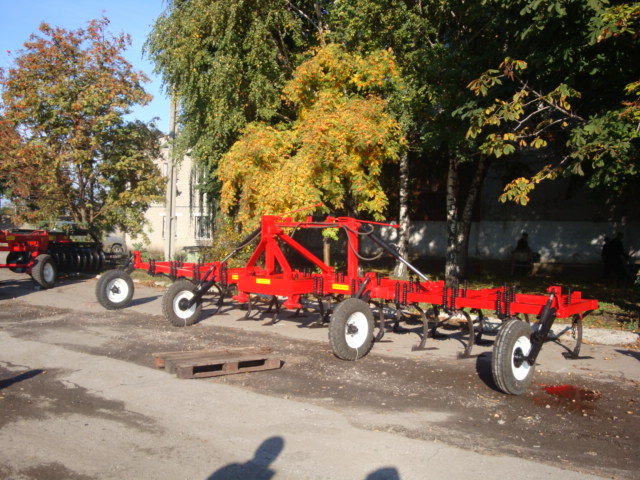

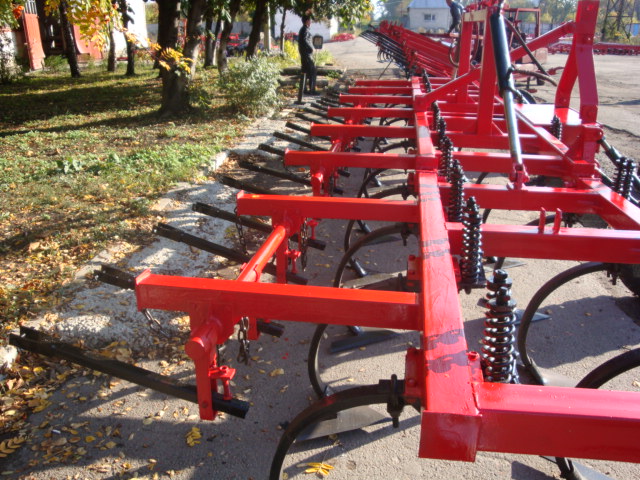

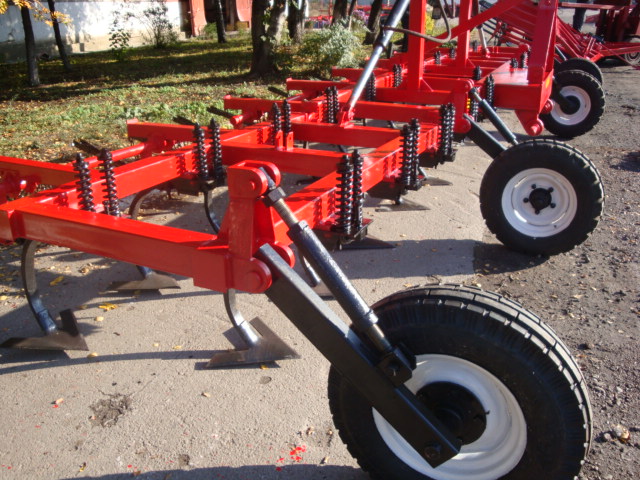

Культиватор КПЭН-8 предназначен для лущения и глубокой обработки почвы без оборота пласта с одновременным боронованием, с ровным и волнистым рельефом местности. Влажность почвы 8 -12%, твердость 3,9-4,1 МПа. 1.ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА. № п/п Наименование показателя норма 1 Ширина захвата, м 8 2 Рабочая скорость, км/ч 8-10 3 Производительность, га/час 10 4 Глубина обработки, см 6-20 5 Расход топлива, л/га 6 6 Габаритные размеры в рабочем положении, мм - длина 3250 - ширина 8000 - высота 1800 7 Габаритные размеры в транспортном положении, мм - длина 3250 - ширина 4000 - высота 3000 8 Масса, кг 2500 9 Марка трактора, с которым агрегатируется К-700 К-701 2.УСТРОЙСТВО КУЛЬТИВАТОРА. Рама культиватора (рис.1) представляет собой сварную конструкцию, которая состоит из средней рамы-1 и двух шарнирно-соединенных боковых рам-2. Опорные пневматические колеса-3 снабжены механизмами регулировки глубины обработки (рис.2). Рабочие органы крепятся к раме с помощью сварных корпусов (рис.3). В сварных корпусах (рис.3) установлен винт (поз.1) регулировки положения лап в горизонтальной плоскости и демпферные пружины (поз.2).Установочный размер пружин 220мм, усилие 384 кг. Культиватор оборудован устройством для крепления борон (рис.4). Гидросистема состоит из двух цилиндров (ход 547) и рукавов высокого давления: длиной 2000мм-2шт., длиной 1500мм-2 шт.. Ступица колеса изготовлена из стальной отливки (ст.35л) и опирается на конические подшипники 7207; 7208. 3. ПОДГОТОВКА К РАБОТЕ. 3.1. Культиватор поставляется в частично разобранном состоянии (допускается поставка со снятыми боковыми рамами). 3.2. Перед началом работы проверить наличие всех узлов и деталей. 3.3. Установить раму на подставки высотой 700мм. Площадка для сборки должна быть ровной. Соединить с помощью спецдеталей среднюю и боковые рамы. 3.4. Установить на раму собранные с корпусами рабочие органы. 3.5. Установить колесные стойки согласно схемы рис.1. 3.6. Собрать гидросистему. 3.7. Установить устройство для крепления борон. 3.8. Состыковать культиватор с навесным устройством трактора, поднять культиватор, убрать подставки, установить культиватор на рабочие органы и прицепить бороны. 4. ПОРЯДОК НАЛАДКИ И РАБОТЫ. 4.1. При установке на рабочие органы, рама должна находиться в горизонтальном положении (допускается отклонение 2-3 градуса в продольном направлении). 4.2. Если есть отклонение в установке лап в горизонтальной плоскости, то это необходимо устранить, используя винты 1- рис.3 4.3. Установить глубину культивации, изменяя положение опорных колес при помощи винтов 1-рис.2. При установке глубины культивации учесть деформацию почвы под колесами. 4.4. Установить глубину боронования, используя винты 1 и цепи (рис.4). 4.5. Провести опробывание агрегата, для чего необходимо несколько раз перевести культиватор из рабочего положения в транспортное. 4.6. Запрещается сдавать агрегат задним ходом при заглубленных рабочих органах. 4.7. При переводе культиватора из рабочего положения в транспортное, бороны уложить на раму не отсоединяя их от держателей. Внутренние бороны боковых рам снять и уложить на центральную раму. Бороны примотать к раме цепями. 5. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ. 5.1. Наладку, регулировку, устранение неисправностей производить при заглушенном двигателе трактора и опущенном культиваторе. 5.2. К работе на агрегате допускаются лица, которые ознакомлены с устройством и правилами эксплуатации. 5.3. Запрещается находиться ближе одного метра от поднятого культиватора. 5.4. Запрещается работать на неисправном культиваторе. 5.5. Запрещается превышать скорость. При движении по дорогам местного назначения, необходимо остановить агрегат и пропустить встречный транспорт. 5.6. При движении по дорогам общего назначения, стойки боковых рам необходимо снять. Обращать внимание на габарит по высоте.
